Erweiterte Signalverstärkungs- und -verteilungstechnologie

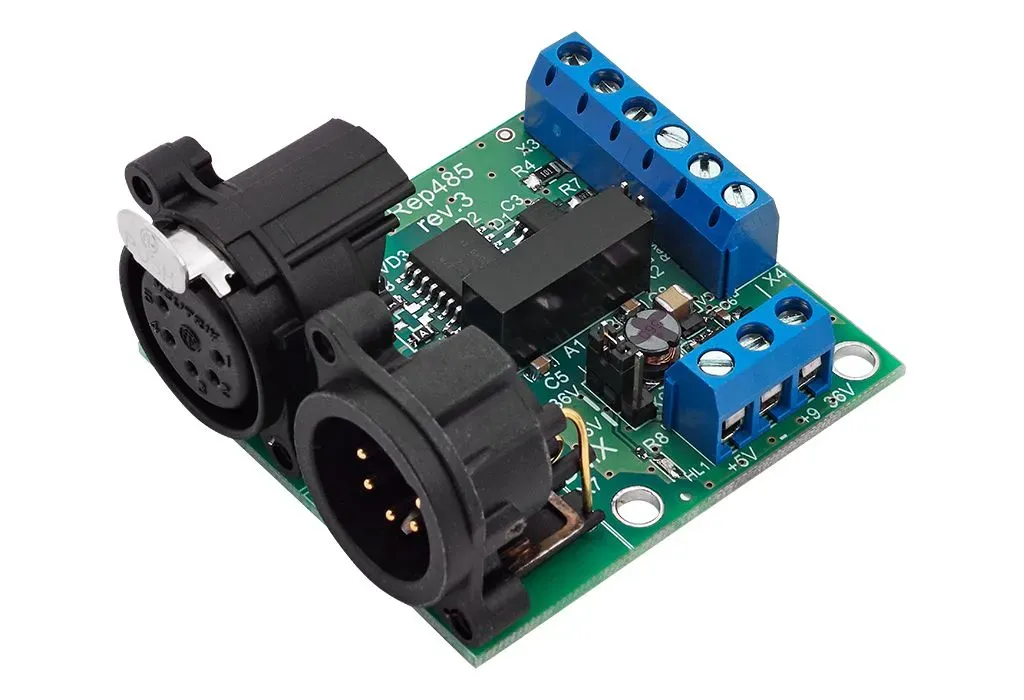

IsoGate Board ist ein DMX512-Signalverstärker und -Repeater für die Lichtsteuerung. Es ist entwickelt, um DMX512-Signale zu verstärken und zu wiederholen und um DMX-Ports galvanisch zu isolieren, um vor Hochspannungseintritt in die Gerätesteuerleitungen zu schützen.
Das Gerät unterstützt die Protokollübertragungen DMX512 und RDM (ANSI E1.20).
Je nach Einstellung wird das Gerät mit DC 5 V oder 9-36 V betrieben.
IsoGate Board wird mit zwei Jumpern konfiguriert.
Das Gerät ist als gehäuseloses Gerät konzipiert und kann bei positiven Umgebungstemperaturen in Innenräumen und in überdachten Bereichen verwendet werden. Das Gerät ist für die verdeckte Installation in Schächten, Vertiefungen oder Gehäusen von Fremdausrüstungen vorgesehen.
UltraStart
UltraStartGerät in weniger als 3 Sekunden nach Stromversorgung bereit
Natürliche Wärmekonvektion
Natürliche WärmekonvektionKeine Ventilatoren, keine Kühler, keine Lüftungsschlitze - vollständiger Schutz vor Staub
- Mechanisch
Gehäuse: Nein
Abmessungen, mm: 58 (L) x 33 (H) x 50 (W)
Gewicht: 0.05 kg
Installation: Bühnengeräte, Lampen, etc.- Leistung & Elektrik
Stromversorgung: 5V oder 9-36V
Maximaler Stromverbrauch: 1W- Umwelt
Betriebstemperaturen: 0 ... + 60 ° C
Lagertemperaturen: -50 ... + 70 ° C
Max. relative Luftfeuchtigkeit: 95%
IP-Schutzart: nein
Zertifikate: CE-konform, RoHS
Garantie: 36 Monate- Steuerung / Datenverbindungen
Unterstützte Protokolle: DMX512, RDM
Aktualisierungsrate der DMX-Daten: 44 Hz
- Eingaben / Ausgaben
DMX-Ports: 2
DMX-Steckverbinder: 1 XLR (3/5) M, 1 XLR (3/5) F
Steckverbinder mit galvanischer Trennung:
Anschlussklemmen DG306-5.0-03P- Konfiguration / Anzeige
Einstellung: 2 Jumper
Indikatoren: LED für Strom- Verpackungsinhalt
IsoGate-Platine
- IsoGate Board, (3-pin)
- IsoGate Board, (5-pin)
- IGB-3-1D
- IGB-5-1D
