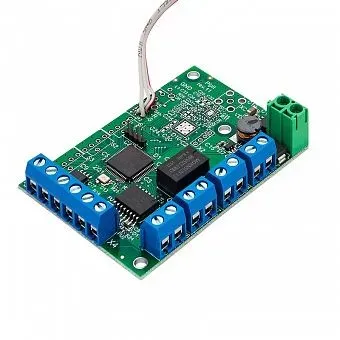

LEDGate Board

Theaterkulissen-Beleuchtungssteuermodul

PCB 8/16 Bit Universal 12-24V DC mit RDM-Funktionalität Konstantspannungs-DMX-LED-Controller für den Einsatz in Bühnenbildern

LEDGate Board ist ein konfigurierbares Netzteil zur LED-Steuerung über das DMX512-Protokoll.

Das Gerät ist zur Steuerung von bis zu vier PWM-LED-Steuerkanälen (LEDs, LED-Streifen usw.) über das DMX512-Protokoll ausgelegt. LEDGate Board bietet Kurzschlussschutz für jeden Kanal, präzise Dimmkennlinien, flimmerfrei und unterstützt 8- und 16-Bit-Steuermodus.

Das Gerät wird über Gleichstrom betrieben, Versorgungsspannung 12-24 V, je nach LED-Typ.

LEDGate Board wird über das RDM-Protokoll (ANSI E1.20) konfiguriert und überwacht.

Das Gerät ist als gehäuseloses Gerät konzipiert und kann bei positiven Umgebungstemperaturen in Innenräumen und überdachten Bereichen verwendet werden. Das Gerät ist für den verdeckten Einbau in Schächten, Vertiefungen oder Gehäusen von Drittanbietergeräten vorgesehen.

    • Rahmenlose Ausführung
      Unterstützt DMX512, RDM (ANSI E1.20) Protokolle
      Kein LED-Flimmer-Effekt für eine ausgeglichene Steuerungscharakteristik
      Intelligente Anzeige der Betriebsmodi
      Wiederanlaufschutzfunktion im Modus Batteriebetrieb
      Kurzschlussschutzfunktion für LED-Kanäle
      Galvanische Trennung der DMX-Anschlüsse
      Möglichkeit der PWM-Steuerung von 4 unabhängigen Leuchtengruppen
      Fähigkeit zur Arbeit im 8/16-Bit-Modus

    LEDGate Board

    Universal DMX512 Signal Converter
    Professional Remote Device Management Converter

    Leistungsoptimierte Leiterplatten zur Integration in Ihre Installationen und Geräte bereit. Gleiche Funktionalität und Vorteile wie klassische Sundrax-Produkte, günstigere Preise und Mengenbestellung verfügbar

    Mechanisch

    Gehäuse: nein
    Abmessungen, mm: 70 (L) x 14,6 (H) x 50 (B)
    Gewicht: 0,18 kg
    Installation: Bühnenausstattung, Lampen, etc.

    Power & ElectricalLeistung & Elektrik

    Stromversorgung: 12-24V
    Max. Strom pro Ausgang: 5 A
    Max. Eingangsleistung: 500 W

    Umwelt

    Betriebstemperaturen: 0 ... + 60 ° C
    Lagerungstemperaturen: -50 ... + 70 ° C
    Max. relative Luftfeuchtigkeit: 95%
    Schutzart: nein
    Zertifikate: CE-konform, RoHS
    Garantie: 36 Monate

    Steuerung / Datenverbindungen

    Unterstützte Protokolle: DMX512, RDM
    Aktualisierungsrate DMX-Daten: 44 Hz

    Eingaben / Ausgaben

    DMX-Ports: 1
    DMX-Anschlüsse: Klemmenblöcke DG306-5.0-03P
    Slave-Ports: 1
    Slave-Anschlüsse: Klemmenblöcke DG306-5.0-03P
    Stromeingang: Klemmenblöcke PT_2.5 / 2-5.0-H-1935776
    Ausgänge zum Ansteuern von LEDs:
    4 Klemmen DG306-5.0-02P

    Konfiguration / Anzeige

    Indikatoren: LED, für DMX-Ströme
    Einstellung: Drehschalter

    Paketinhalt

    LEDGate Karte

    • LEDGate Board
    • LGB-1-D4LED
    • 5060452246680
