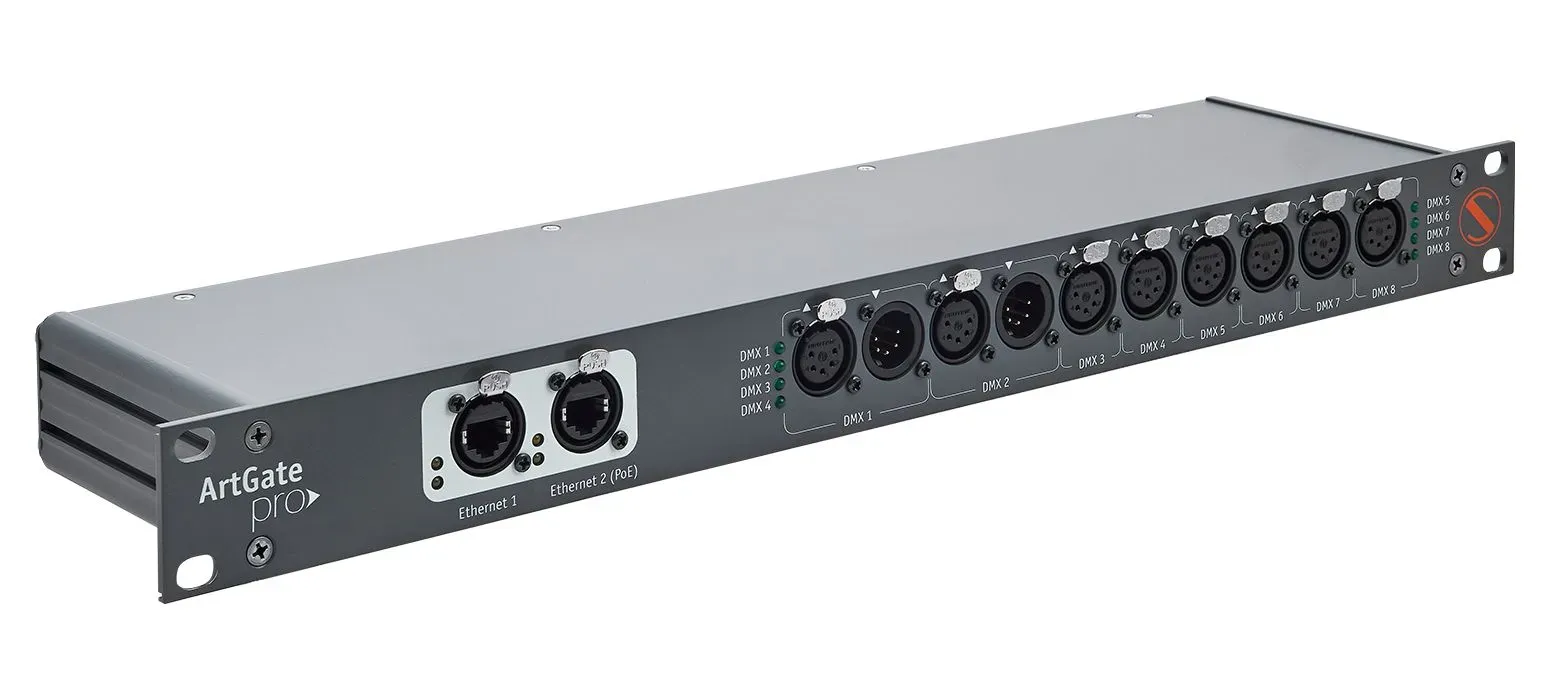

Rack-Mount DMX Node und Ethernet-Konverter für professionelle Beleuchtungssysteme
ArtGate Pro ist eine intelligente Ethernet-zu-DMX-Lösung und ein leistungsstarker DMX-Konverter mit Zusammenführungs- und Datensicherungsfunktionen.
Es ist zum Steuern von DMX512-basierten Beleuchtungsgeräten konzipiert und kann als zuverlässiger DMX-Knoten in komplexen Beleuchtungsnetzwerken fungieren.
ArtGate Pro unterstützt DMX512, RDM (ANSI E1.20), ArtNet (1, 2, 3, 4), sACN (Draft, Release), KiNet (v1, v2), RTTrPL und Ethernet-basierte Kommunikation in verschiedenen Signalempfangs-/Sendekonfigurationen.
Das Gerät kann — aus Redundanzgründen — entweder parallel von einer 110–250 V AC-Stromquelle oder über PoE (Power over Ethernet gemäß IEEE 802.3af-Standard) mit Strom versorgt werden.
Zusätzliche Ethernet-Geräte können über den integrierten Zwei-Port-10/100/1000-Mbps-Switch mit einem Medienkonverter über ein SFP-Modul verbunden werden.
Zwei DMX-Through-Ports (TRUE) werden für die DMX-Kommunikation verwendet.
Im Notfall ist der DMX-Konverter mit einem Dual-Trigger-Eingang ausgestattet.
Die Hardwarekonfiguration ist über die Weboberfläche, das ArtGate Setting-Dienstprogramm, Drittanbieter-Software, die das ArtNet-Protokoll unterstützt, oder die ARISTO-Software möglich.
ArtGate Pro ist für die Installation in einem 19"-Rack mit einer Höhe von 1U ausgelegt.
DMX Bi-Direkt
DMX Bi-DirektBidirektionale DMX-Netzwerk, fehlerfreie Konvertierung in beide Richtungen
Unterstützt RDM
Unterstützt RDMVollständige RDM E1.20 Unterstützung (Controller/Responder), bidirektionale Kontrolle und Kommunikation, die die Wartung Ihres Beleuchtungssystems vereinfachen.
UltraStart
UltraStartGerät in weniger als 3 Sekunden nach Stromversorgung bereit
Galvanisch isolierte Ports
Galvanisch isolierte PortsVollständige Isolierung jedes Ports zur Schaffung eines zuverlässigen Schutzes gegen Stromstöße
Natürliche Wärmekonvektion
Natürliche WärmekonvektionKeine Ventilatoren, keine Kühler, keine Lüftungsschlitze - vollständiger Schutz vor Staub
Stromversorgung über Ethernet
Stromversorgung über EthernetPoE 802.3af Mode A, B: Netzwerkkabel kann Stromversorgung führen, nur Netzwerkverbindung kann hergestellt werden
2 IP-Adressen pro Gerät
2 IP-Adressen pro GerätJedes Gerät verfügt über eine zusätzliche Master-IP, die eine erfolgreiche Verbindung garantiert
Benutzerfreundliche Web-Oberfläche
Benutzerfreundliche Web-OberflächeEine einfache Web-Oberfläche, die genau so funktioniert, wie der Benutzer es erwartet.
Auslöser Eingabe
Auslöser EingabeVorgefertigte Szenarien, die durch externe Ereignisse und Alarme ausgelöst werden
1U Rack-Formfaktor, 11 cm Tiefe, mit IP20-Schutz
Aufrechterhaltung der Leistung bei Spannungen bis zu 305 V
Funktioniert als kompakter DMX-Knoten, unterstützt einen TRUE-DMX-Port
Unterstützt zwei Ethernet-Ports, geeignet für Ethernet-zu-DMX-Anwendungen
Kompatibel mit DMX512, ArtNet (1, 2, 3, 4) — ideal für Setups, die einen ArtNet-Switch erfordern — sowie RDM (ANSI E1.20), sACN (Draft, Release), KiNet (v1, v2) und RTTrPL-Protokolle
Intelligente Betriebsmodus-Anzeige
RDM (ANSI E1.20) Protokollfilterfunktion
Funktion zum Speichern von Konfigurationsprofilen
Galvanische Trennung der DMX-Ports
Unterstützung fester IP-Adressen für einfachen Konfigurationszugriff
Intuitive Weboberfläche
Unterstützt mehrere Mischmodi: HTP, LTP, AUTO, PRIORITY
Unterstützt zwei Trigger-Eingänge für externe Ereignisse und Alarme
Lüfterloses Kühlungsdesign ohne Lüftungsschlitze oder Öffnungen im Gehäuse
Ausgestattet mit PowerCON TRUE1-Netzanschluss
Alle relevanten industrieweit anerkannten Protokolle wie Art-Net, sACN, KiNET, RTTrPL (Blacktrax), DMX512 und RDM werden unterstützt
- Mechanisch
Gehäuse: Kurz 1U Rack
Material: Metall
Abmessungen, mm: 482,6 (L) x 43,6 (H) x 125,5 (B)
Gewicht: 1,2 kg
Montage: Rack 1 Einheit- Leistung & Elektrik
Stromversorgung: ~90-277 VAC, 50/60 Hz,
PoE 802.15f Modus A, B
Eingangsleistung (max): 5 W- Umwelt
Betriebstemperaturen: 0 ... + 60 ° C
Lagertemperaturen: -50 ... + 70 ° C
Max. relative Luftfeuchtigkeit: 95%
IP-Schutzart: IP 20
Zertifikate: CE-konform, RoHS
Garantie: 36 Monate- Kontrolle / Datenverbindungen
Unterstützte Protokolle: DMX512, RDM, ArtNet I, II, III,
IV, sACN Entwurf, Veröffentlichung, KiNet v1, v2 , RTTrPL
DMX-Aktualisierungsrate: 44 Hz
- Eingaben / Ausgaben
DMX-Ports: 4 oder 8
DMX-Steckverbinder: 2 XLR (3/5) M, 8 XLR (3/5) F
Ethernet-Ports: 2 (10/100 Base-TX), PoE
Ethernet-Steckverbinder: RJ-45 / etherCON
Trigger-Steckverbinder: Klemmenblock
PowerCON-Ports: 1 (TRUE1)- Konfiguration / Anzeige
Konfiguration: Weboberfläche, ArtGate-Einstellungen
Indikatoren: LED, für DMX- und Ethernet-Aktivität- Packungsinhalte
ArtGate Pro
Reihenklemmen
- ArtGate Pro, 4 DMX (5-pin)
- ArtGate Pro, 4 DMX (3-pin)
- ArtGate Pro, 8 DMX (5-pin)
- ArtGate Pro, 8 DMX (3-pin)
- AGP-5-4D2E
- AGP-3-4D2E
- AGP-5-8D2E
- AGP-3-8D2E
- 5060452244679
- 5060452244686
- 5060452244693
- 5060452244709
